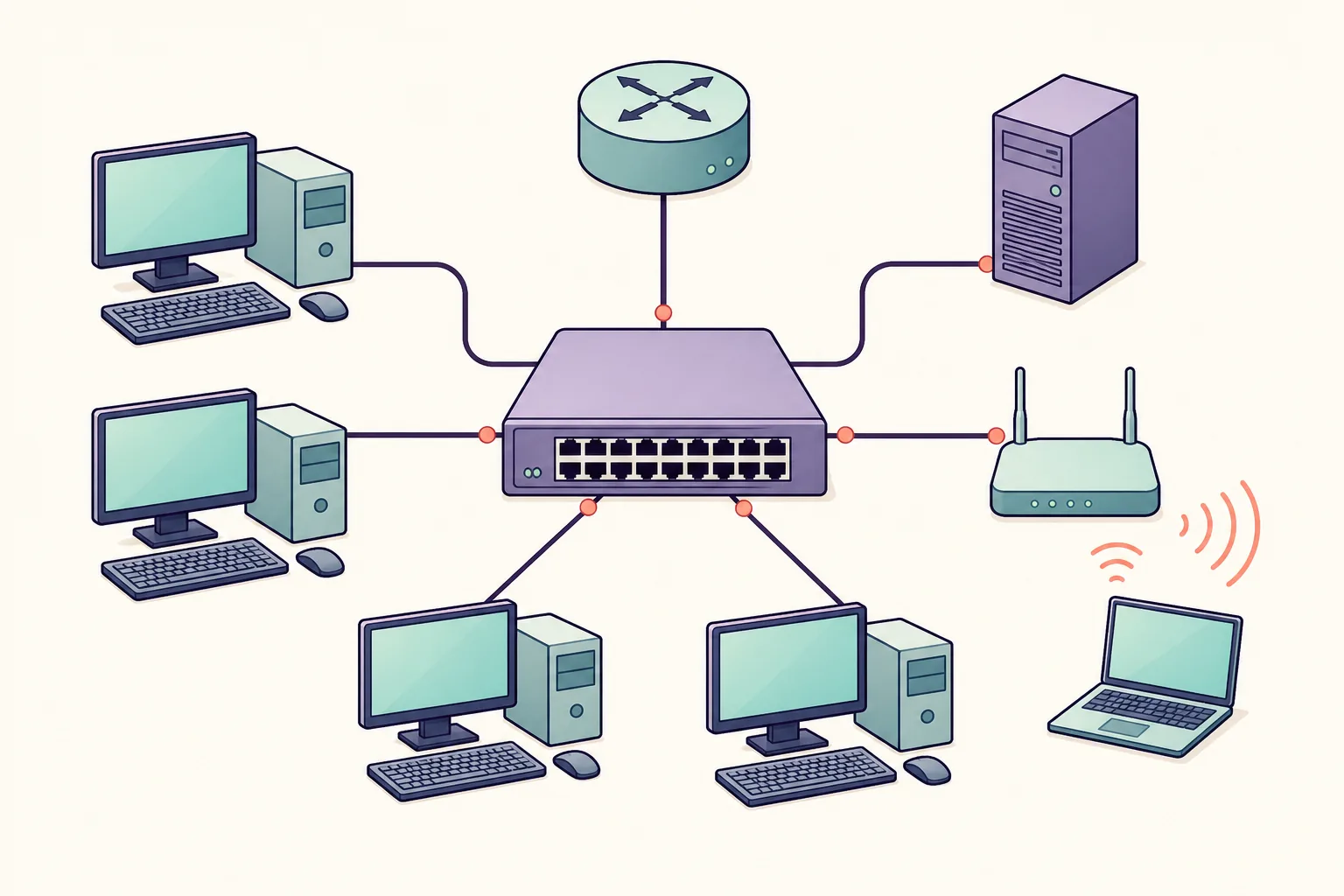

Topologías de red en Packet Tracer
- Packet Tracer
- 9.0.0
- Topology
- Bus, Star, Ring, Mesh, Tree, Hybrid
- IPv4
- 192.168.10.0/24
- Test
- Ping, ARP, ICMP, Simulation
Elegir según los requisitos
Empieza por fallos, escala, coste y tráfico. El diagrama debe explicar una necesidad y el efecto de un cable roto. Distingue estructura física y lógica; etiqueta dispositivos, interfaces, subredes, VLAN y rutas.
Comparar seis topologías
Bus comparte un medio; estrella usa un switch central; anillo enlaza vecinos; malla ofrece rutas alternativas; árbol crea niveles; híbrida combina patrones.
| Bus | Star | Mesh |
|---|---|---|
| Bus | Star | Mesh |
| Ring | Tree | Hybrid |
Crear una estrella
Coloca un switch y cuatro PC, usa puertos distintos, espera enlaces activos y guarda una base limpia. Usa 192.168.10.11–14 con máscara 255.255.255.0.
- 1
Crear una estrella
Coloca un switch y cuatro PC, usa puertos distintos, espera enlaces activos y guarda una base limpia. Usa 192.168.10.11–14 con máscara 255.255.255.0.

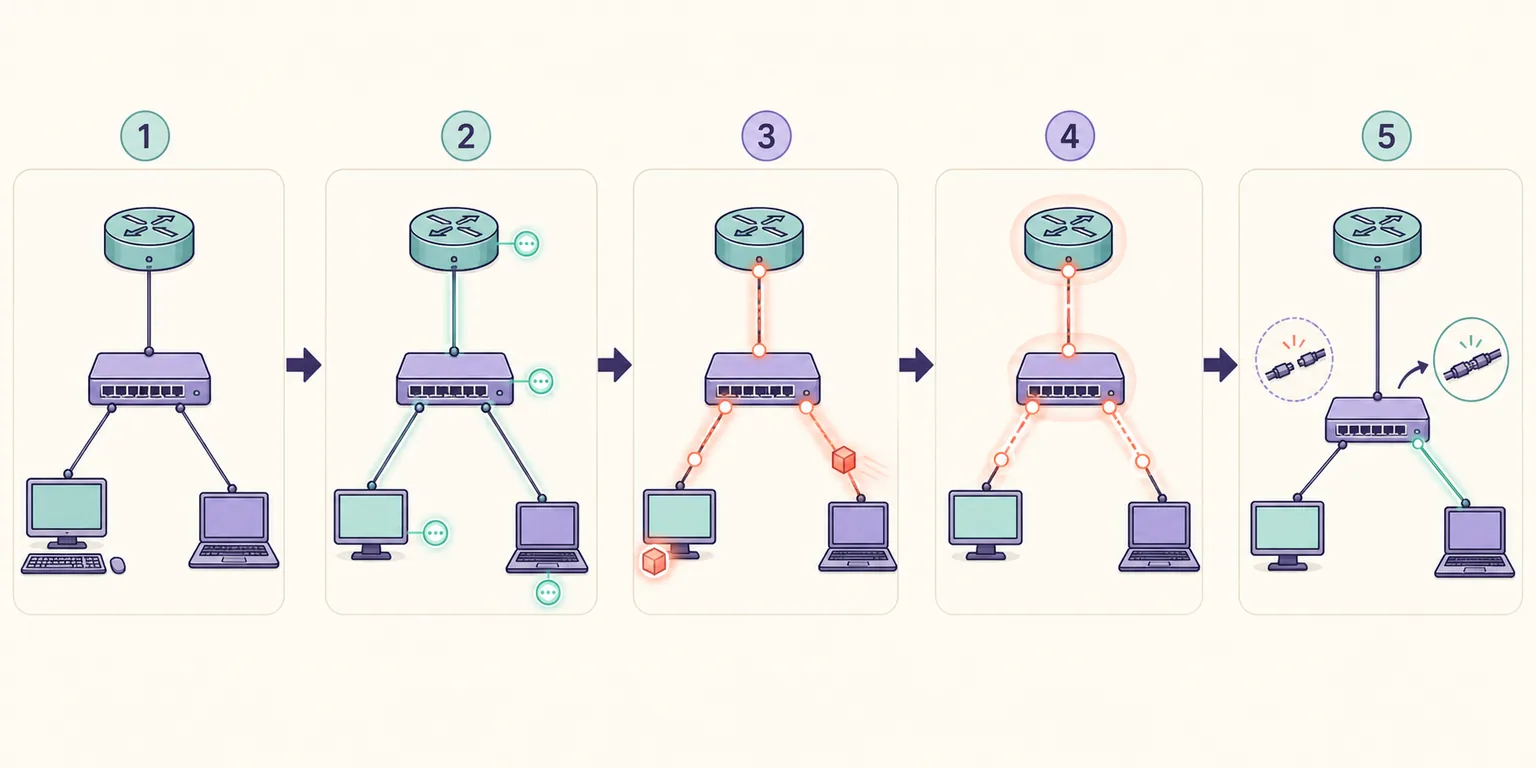

Probar y diagnosticar
Comprueba luces, ipconfig y ping. En Simulation filtra ARP e ICMP, envía un Simple PDU y revisa cable, puerto, IP, máscara, VLAN, gateway, rutas y ACL.
Preguntas sobre topologías en Packet Tracer
¿Qué topología conviene a un principiante?
Una estrella con un switch y dos a cuatro PC.
¿Cómo se prueba?
Revisa enlaces y direcciones, ejecuta ping y observa ARP e ICMP en Simulation.
