Tutorial Cisco Packet Tracer per principianti

Comprendere l’area di lavoro

Packet Tracer separa scelta dei dispositivi, area logica, finestre di configurazione e controlli Realtime o Simulation. Individua prima queste zone.

Per iniziare bastano due PC nella stessa sottorete e uno switch. Router e gateway vengono dopo.

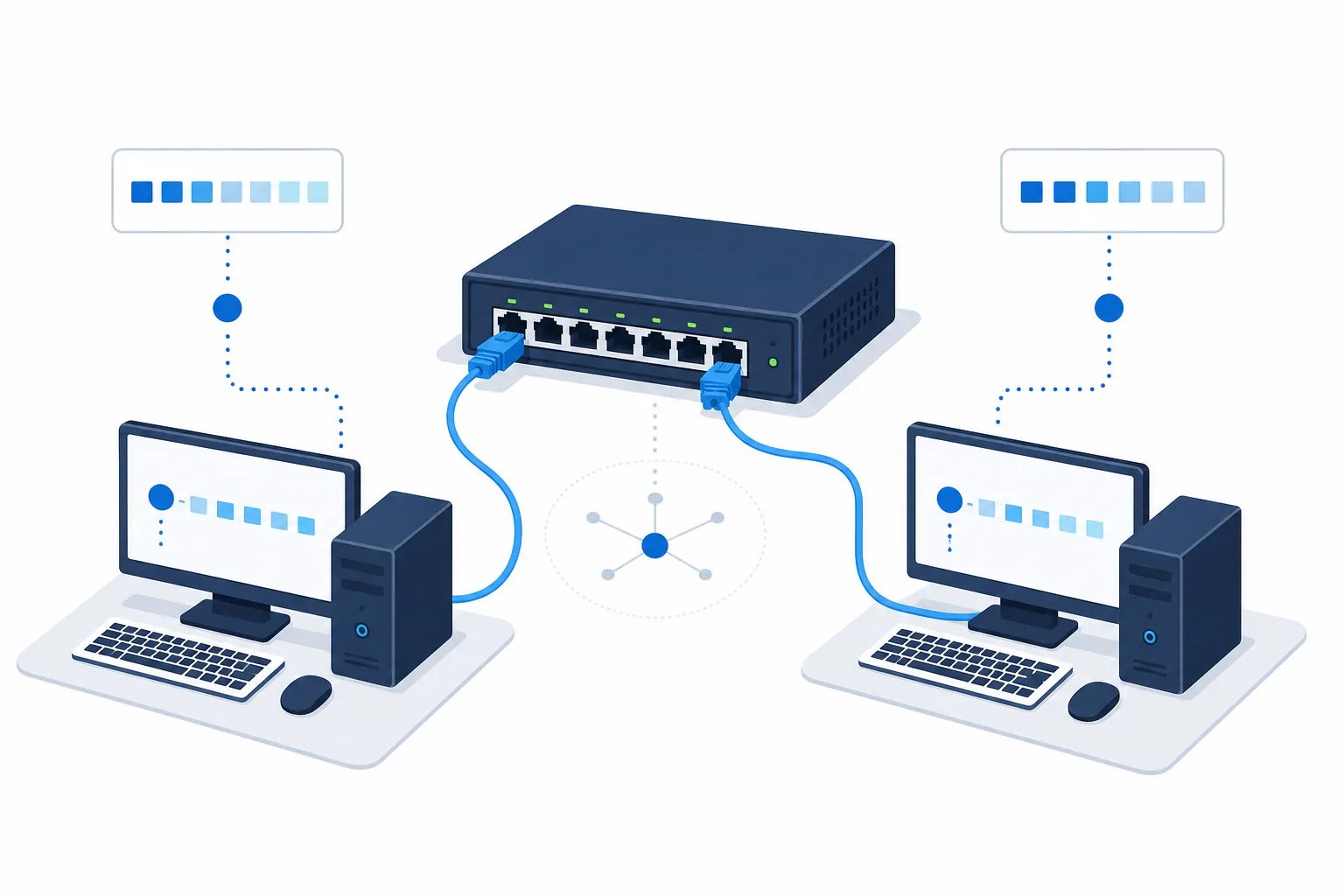

Costruire la prima rete

Posiziona uno switch tra due PC e collega ogni FastEthernet a una porta libera con cavo rame diretto. Attendi che i link siano attivi.

1. 1

   Creare un progetto vuoto

   Creare un progetto vuoto

2. 2

   Posizionare due PC e uno switch

   Posizionare due PC e uno switch

3. 3

   Collegare porte separate

   Collegare porte separate

4. 4

   Attendere link attivi

   Attendere link attivi

5. 5

   Salvare un PKT pulito

   Salvare un PKT pulito

Assegnare IPv4

PC-A usa 192.168.10.10, PC-B 192.168.10.20, entrambi 255.255.255.0 e gateway vuoto.

Gli indirizzi devono essere unici e condividere 192.168.10.0/24. Una rete o maschera diversa impedisce il test.

Verificare con ping

Da PC-A esegui ping 192.168.10.20 e poi prova il contrario. Il primo tentativo può attendere ARP.

Salva il file funzionante prima di sperimentare.

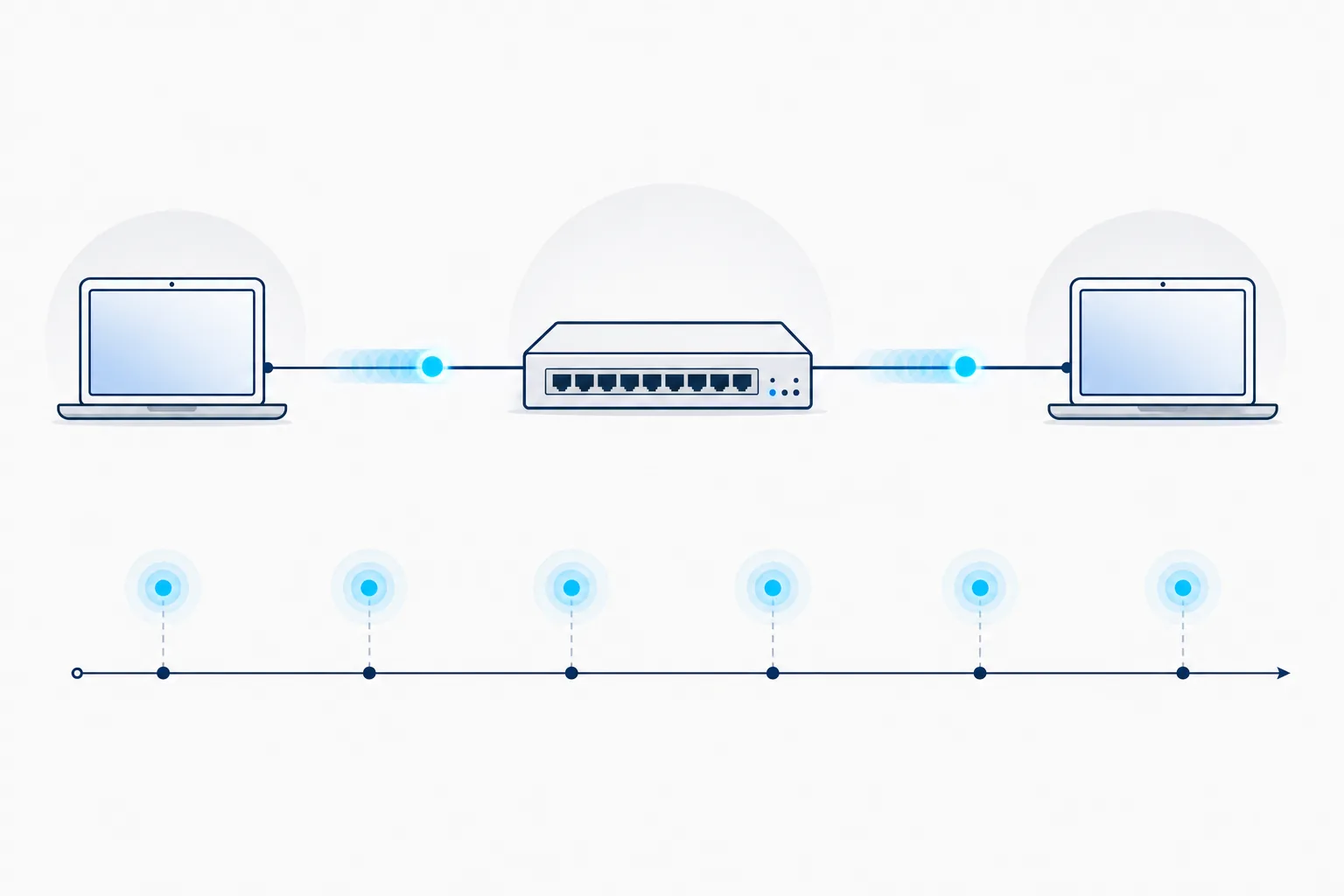

Osservare in Simulation

Filtra ARP e ICMP e avanza negli eventi. La risoluzione dell’indirizzo precede richiesta e risposta ICMP.

Usa la modalità per una domanda precisa e nascondi i protocolli inutili.

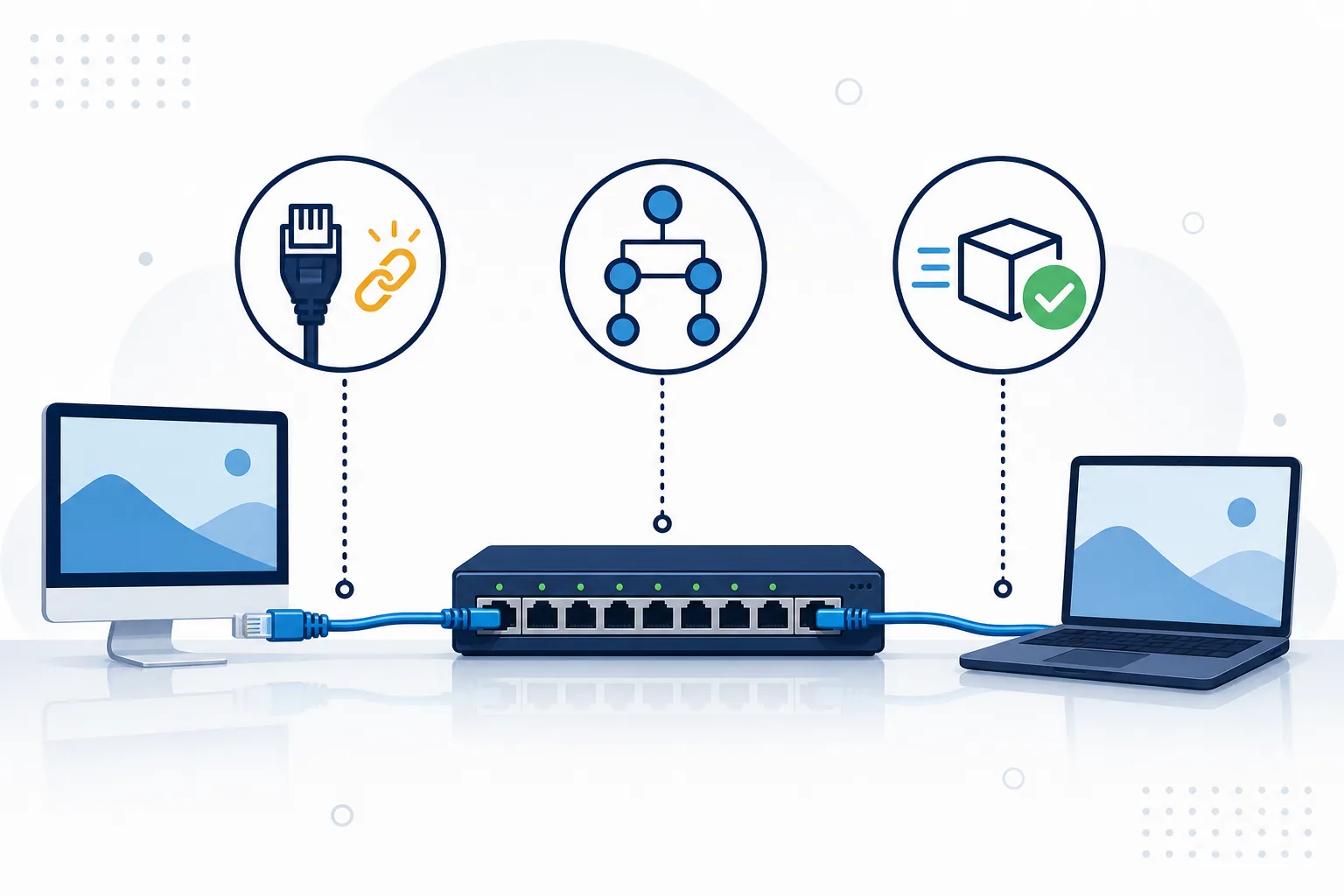

Risolvere i problemi in ordine

Controlla cavo, porte, interfacce, IP, maschera e infine ping. Confronta i due PC.

Cambia temporaneamente PC-B in 192.168.20.20, osserva il fallimento, spiega la sottorete e ripristina.

Salvare, documentare e ripetere

Conserva più checkpoint: topologia vuota, rete configurata e copia per gli errori. Nomi chiari permettono di tornare a uno stato noto. Salva nei passaggi importanti, non dopo ogni clic casuale.

Aggiungi etichette brevi e una scheda con interfaccia, IPv4, maschera, vicino previsto e comando di verifica. Prima del ping scrivi il risultato atteso e il motivo. Il confronto trasforma Packet Tracer in un esperimento verificabile.

Ripeti modificando una sola variabile: porta diversa, interfaccia spenta, indirizzo duplicato o maschera errata. Prevedi il sintomo, osservalo in Realtime e usa Simulation per trovare il punto di arresto. Poi ripristina il file corretto.

Ricostruisci infine la LAN con 10.10.10.10/24 e 10.10.10.20/24. Contano soprattutto la parte di rete, l’unicità degli host e una prova capace di dimostrare la comunicazione.

Leggere gli indizi invece di indovinare

Colore e tempo del link sono indizi, non una prova completa. Un cavo può essere collegato mentre l’indirizzo è errato, e un indirizzo corretto non compensa un’interfaccia disattivata. Collega ogni osservazione a una parte del percorso.

Usa la console del PC per controllare la configurazione oltre al ping. Confronta IPv4 e maschera con la scheda e prova prima l’indirizzo locale. Se il test locale funziona ma quello remoto no, esamina link, altro PC e sottorete.

Non modificare molte impostazioni insieme. Il ping può riuscire senza mostrare quale correzione ha risolto. Registra una modifica, l’effetto previsto e il risultato osservato.

Per concludere, usa sempre la stessa sequenza di verifica: controlla i link, rileggi gli indirizzi, esegui un test semplice, osserva il risultato e solo dopo modifica la configurazione. Questa disciplina evita di confondere un problema di cablaggio con un errore IPv4. Lo stesso ragionamento rimane valido quando la topologia cresce e include router, VLAN o servizi. Scrivi una breve conclusione con causa trovata, correzione applicata e prova finale. La prova può essere un ping riuscito, un evento ICMP completo in Simulation o un confronto chiaro tra stato precedente e stato corretto. In questo modo ogni tentativo crea una strategia riutilizzabile.

Cosa imparare dopo

Ricostruisci senza guida e aggiungi router, seconda sottorete e gateway.

Continua con la guida ai laboratori Packet Tracer.

• Ricostruire senza note
• Aggiungere router e sottorete
• Documentare i risultati
